Le guide produit pour pelles

Coupleur classique mécanique M1S ou hydraulique H1S

Module 1 - Pour porteurs de 2 à 3,5t

Conforme aux normes EN474-1 et ISO13031:2016

Pour votre plus grande sérénité, en permanence impliqué dans les processus de normalisation, ACB+ participe activement aux comités européens de rédaction des normes et vous propose ainsi des produits conformes aux dernières évolutions des textes réglementaires.

C’est ainsi qu’ACB+ offre en permanence la meilleure performance et la sécurité optimale de l’ensemble de ses coupleurs en les équipant notamment d’un double système de sécurité protégé par plusieurs brevets.

En tant que concepteur et fabricant incontournable d’outils et attaches rapides, ACB+ conçoit ses coupleurs dans le respect des géométries imposées par les constructeurs de machines. Ainsi les performances de ces dernières sont pleinement conservées.

Les plus du coupleur mécanique M1S en système Morin Original

  • Double sécurité brevetée
  • Rattrapage de jeu fonctionnel
  • Verrouillage automatique des outils en système Morin Original sans quitter la cabine
  • Identification facilitée par le code couleur

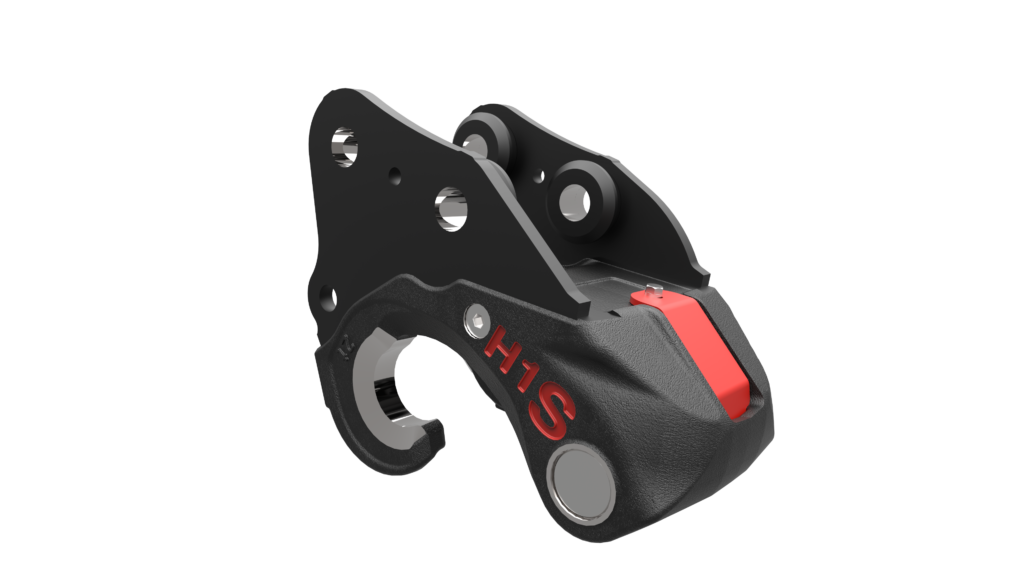

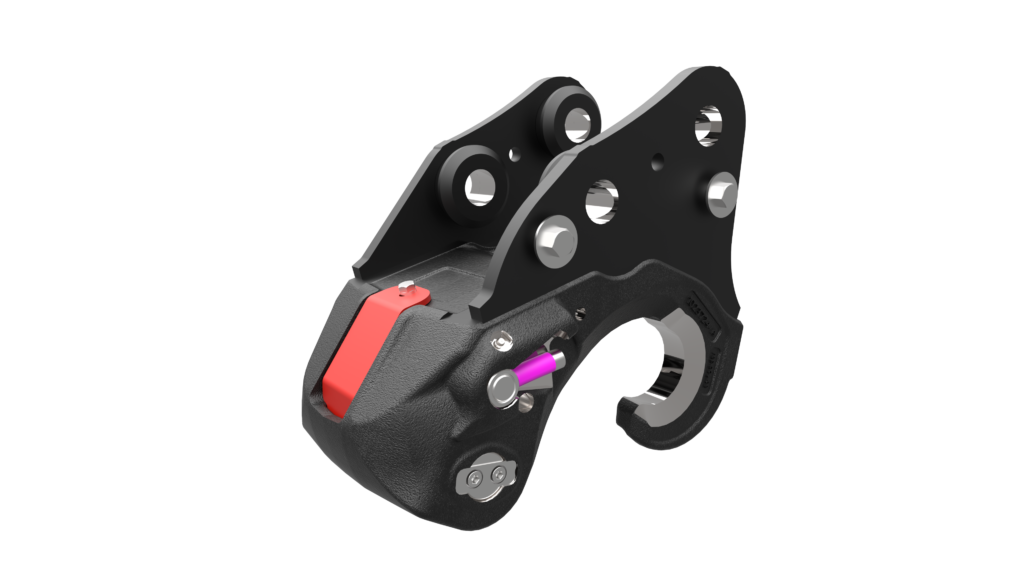

Les plus du coupleur hydraulique H1S en système Morin Original

  • Double sécurité brevetée
  • Vérin double effet monobloc haute résistance
  • Rattrapage de jeu fonctionnel
  • Reprise des outils en système Morin Original sans quitter la cabine
  • Identification facilitée par le code couleur
Quel coupleur choisir ? Voir la vidéo

Disponible en systèmes

Description

Fiabilité : Coupleur robuste

La structure des coupleurs mécaniques M1S et hydrauliques H1S en acier haute résistance moulé garantira une utilisation prolongée de l’attache rapide. Comme tous les coupleurs en système Morin Original, le M1S et le H2S disposent du rattrapage de jeu fonctionnel entre l’outil et l’attache rapide ainsi que du respect des cinématiques du constructeur. Ce qui en font le coupleur incontournable du marché.

Simplicité d‘utilisation :

Seuls quelques mouvements suffisent au verrouillage de l’outil.

Pour le coupleur mécanique : Le déverrouillage avec la smart clé permet le décrochage de l’outil en un seul geste

Pour le coupleur hydraulique :  Le déverrouillage avec une simple pression sur le boitier de commande dans la cabine permet le décrochage de l’outil. En cas de problème hydraulique, le coupleur H1S peut être déverrouillé avec une clef de secours, assurant une continuité de service





Identification facile du module :

L’identification du module est facilitée par l’utilisation d’un code-couleur appliqué sur la butée de sécurité et la clef de déverrouillage. Cet avantage est particulièrement apprécié sur les parcs multi-modules.

Le module est également gravé sur les coupleurs et les outils.

La couleur appliquée aux coupleurs M1S et H1S est le rouge

Voir les autres couleurs : Comment identifier le module de ses équipements ?

Compatibilité :

Les coupleurs M1S et H1S en système Morin Original conviennent aux mini pelles de 2 tonnes à 3,5 tonnes. Il est pourvu d’un anneau de levage intégré prévu pour être utilisé avec les manilles préconisées par ACB+.

Tous les outils en système Morin Original M1 s‘adaptent sur les coupleurs M1S et H1S qui sont brochés sur la machine avec les axes d’origine.

En complément ACB+ propose tous les composants nécessaires à l’équipement de la machine pour le pilotage du coupleur hydraulique dans le strict respect des normes en vigueur. Ces composants sont disponibles individuellement ou en kit complet. Ainsi, il est possible de compléter rationnellement le pré-équipement de votre machine, pour une utilisation sereine de votre équipement, avec la plus grande sécurité.

Kit hydraulique

Double SÉCURITÉ :

Les coupleurs M1S et H1S sont conforme aux normes EN474-1 et ISO13031:2016

Le coupleur mécanique M1S, comme tous les coupleurs mécaniques en système Morin Original, dispose d’une double sécurité, composée d’une :

  • Butée franche à engagement automatique éliminant tout risque de recul de la came – système breveté
  • Came équipée du système breveté Form-lock éliminant tout risque de déverrouillage en cas de défaillance de la butée de sécurité

Le coupleur hydraulique H1S, comme tous les coupleurs hydrauliques en système Morin Original, dispose d’une double sécurité, composée :

  • D’un vérin hydraulique double effet constamment sous pression pour maintenir la came en position verrouillée
  • D’une came équipée du système breveté Form-lock éliminant tout risque de déverrouillage accidentel

Le tout est équipé d’un indicateur visible depuis la cabine, pour le contrôle visuel du bon verrouillage.

Comment déverrouiller son coupleur mécanique en système Morin Original

Données techniques

Coupleur classique mécanique M1S et hydraulique H1S

Caractéristiques Valeur Unité
Version mécanique ou hydraulique Mécanique M1S Hydraulique H1S
Poids de l’engin porteur 2 à 3,5 2 à 3,5 [t]
Effort de cavage max. ISO* (Break Out Force, BOF) 29 29 [kN]
Poids environ 35 44 [kg]
Pression de verrouillage max. - 45 [bar]
Pression de déverrouillage max. - 280 [bar]
Charge de levage max. à l’anneau 2 2 [t]

* selon la norme ISO6015 :2006 Méthodes de détermination des forces de l’outil
