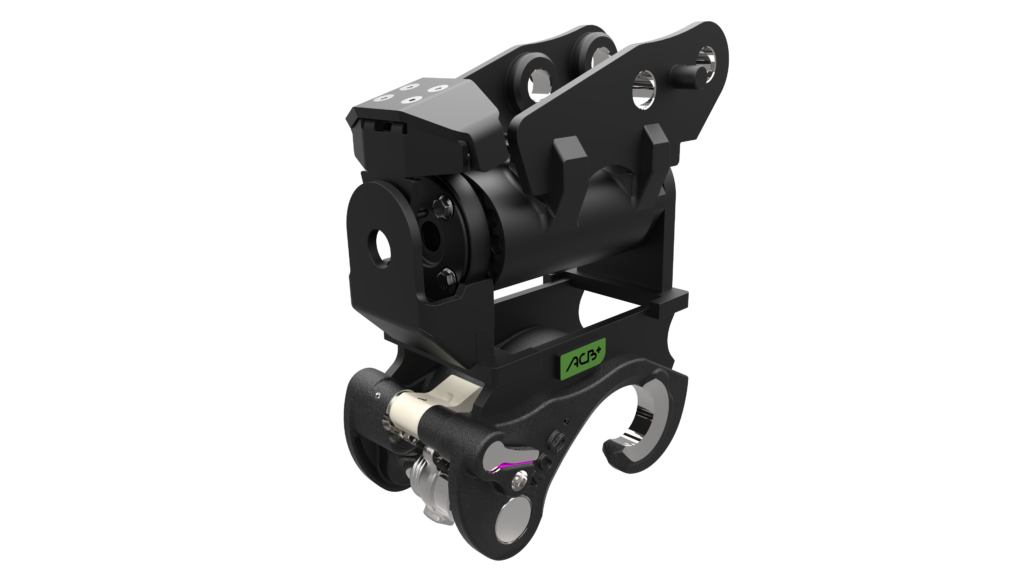

Coupleur super-inclinable mécanique M0S à moteur
Module 0 - Pour porteurs de 900kg à 2t
Conforme aux normes EN474-1 et ISO13031:2016
En tant que concepteur et fabricant incontournable d’outils et attaches rapides, ACB+ conçoit ses coupleurs dans le respect des géométries imposées par les constructeurs de machines. Ainsi les performances de ces dernières sont pleinement conservées.
Grâce à leur conception très compacte (pas de vérin ni de flexibles qui dépassent), le coupleur inclinable à moteur ± 90° est parfait pour les travaux en espace réduit. De plus, tous ses composants sont en permanence dans un bain d’huile afin de réduire les tâches d’entretien.
Les plus du coupleur inclinable mécanique M0S à moteur
- Inclinaison ± 90° assurée par un moteur
- Composants interne au moteur en permanence dans un bain d’huile afin de réduire les tâches de maintenance
- Grande simplicité d’installation grâce à l’utilisation d’une ligne auxiliaire pour l’inclinaison (commande proportionnelle vivement conseillée)
- Coupleur compact pour le travail en tranchés étroites
- Compatible avec tous les outils en système Morin Original et systèmes S, CW et SW d’origine
Disponible en systèmes
DESCRIPTION
Fonctionnalités : Performances maximales
Le coupleur inclinable à moteur, de construction étroite, est le coupleur idéal pour les travaux de VRD, de création et d’entretien des talus. Il vous permettra de réduire la taille des tranchées et d’accéder à des positions plus extrêmes. Grâce à son moteur hydraulique, ce coupleur offre une inclinaison à ± 90° à couple constant.
Fiabilité et compacité
Muni d’un moteur hydraulique, le coupleur inclinable mécanique M0S à moteur vous apporte précision et robustesse pour tous vos travaux de finitions.
La fonction d’inclinaison brevetée, s’appuie sur un piston elliptique et un couple d’engrenage hélicoïdal pour assurer l’inclinaison.
L’utilisation d’une simple ligne auxiliaire proportionnelle de la pelle permet une installation facile et rapide.
Afin d’assurer le maintien en position, un double clapet anti-retour peut être installé en option.
Entretien facilité :
Tous les composants internes au moteur sont en permanence dans un bain d’huile ce qui réduit les tâches de maintenance.
Un carter assure une protection maximale de l’ensemble du moteur particulièrement rassurant pour les travaux en tranchées étroites notamment.
De robustes butées mécaniques protègent le moteur en fin de course.
Simplicité d‘utilisation :
Seuls quelques mouvements suffisent au verrouillage de l’outil. Et il en va de même pour le déverrouillage avec la smart clé, qui permet le décrochage de celui-ci en un seul geste.
Identification facile du module :
L’identification du module est facilitée par l’utilisation d’un code-couleur appliqué sur le capot et la clef de déverrouillage de secours. Cet avantage est particulièrement apprécié sur les parcs multi-modules.
Le module est également gravé sur les coupleurs et les outils.
La couleur appliquée au coupleur inclinable mécanique M0S à moteur est le blanc :
Voir les autres couleurs : Comment identifier le module de ses équipements ?
Compatibilité :
Le coupleur inclinable mécanique à moteur M0S convient aux mini pelles de 900 kg 2 tonnes. Il est pourvu d’un anneau de levage intégré prévu pour être utilisé avec les manilles préconisées par ACB+.
Tous les outils en système Morin Original M0, s‘adaptent sur le coupleur inclinable mécanique à moteur qui est broché sur la machine avec les axes d’origine.
Le coupleur inclinable mécanique à moteur est également disponible avec les systèmes Nordic S, Verachtert CW et Liebherr SW original.
Double SÉCURITÉ :
Le coupleur inclinable mécanique M0S à moteur est conforme aux normes EN474-1 et ISO13031:2016
Comme tous les coupleurs mécaniques en système Morin Original, le coupleur inclinable mécanique M0S à moteur dispose d’une double sécurité, composée d’une
- Butée franche à engagement automatique éliminant tout risque de recul de la came – système breveté
- Came équipée du système breveté Form-lock éliminant tout risque de déverrouillage en cas de défaillance de la butée de sécurité
Le tout est équipé d’un indicateur visible depuis la cabine, pour le contrôle visuel du bon verrouillage.
DONNEES TECHNIQUES
Coupleur inclinable mécanique M0S à moteur
| Caractéristiques | Valeur | Unité |
|---|---|---|
| Moteur d'inclinaison | RA02-180 | |
| Poids de l’engin porteur | 1 à 2 | [t] |
| Effort de cavage max. ISO*(Break Out Force BOF) | 19 | [kN] |
| Largeur de godet max. | 1000 | [mm] |
| Poids environ | 47 | [Kg] |
| Pression d’inclinaison max. | 250 | [bar] |
| Débit d’inclinaison | 8 | [l/mn] |
| Angle d’inclinaison | 190 | ° |
| Nombre de points de graissage | 5 | |
| Charge de levage max. à l’anneau | 1 | [t] |
En option : Double clapet de maintien d’inclinaison – fortement recommandé si la ligne auxiliaire de la machine n’est pas étanche.
* selon la norme ISO6015 :2006 Méthodes de détermination des forces de l’outil
