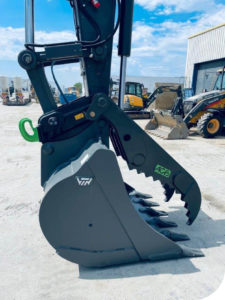

Outil idéal pour les travaux paysagers et forestiers, le pouce permet de placer et charger de façon très fine, les rochers, les troncs, les branchages.

Sa cinématique permet de l’escamoter sous le bras, hors de la zone de travail quand on ne l’utilise pas.

De construction robuste, le pouce s’articule sur l’axe de bout de balancier. Son vérin est équipé d’un clapet de décharge, pour qu’il s’efface sous l’effort donné par le godet. Ce type de produit demande une étude cinématique particulière pour la position de travail et la position de rangement.

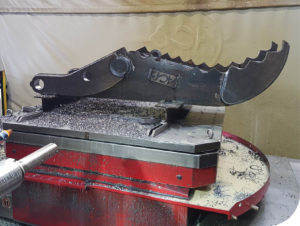

Tous les éléments sont fabriqués dans nos ateliers équipés d’outillages performants pour la réalisation des pièces. Comme ici, l’aléseuse qui vient usiner les lignes d’axes.

Puis tous les éléments constituant le pouce sont livrés chez notre client.

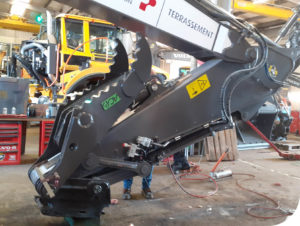

L’installation du pouce s’effectue selon les étapes suivantes :

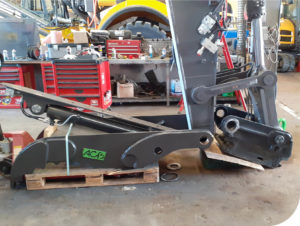

• on broche l’axe et sangle l’ensemble sur le bras, pour le renverser et le mettre en position sous le bras,
• on positionne la tôle d’appui sous le bras pour contrôler la bonne cinématique,
• On pointe puis on soude,
• On réalise le maquettage des flexibles,
• On fait les tests et essais,
• Enfin on ajuste les réglages des limiteurs de pression pour que le godet reste plus fort que le pouce.

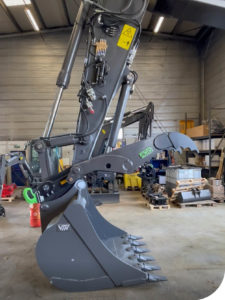

Porteur : Volvo EC250EL

Connexion : Système S70

Modèle : Pouce de manutention ACB+

Outils : Godet VTN
