Le guide produit pour pelles

Coupleur classique hydraulique H7S+

Module 7+ - Pour porteurs de 35 à 45t

Conforme aux normes EN474-1 et ISO13031:2016

Pour votre plus grande sérénité, en permanence impliqué dans les processus de normalisation, ACB+ participe activement aux comités européens de rédaction des normes et vous propose ainsi des produits conformes aux dernières évolutions des textes réglementaires.

C’est ainsi qu’ACB+ offre en permanence la meilleure performance et la sécurité optimale de l’ensemble de ses coupleurs en les équipant notamment d’un double système de sécurité protégé par plusieurs brevets.

En tant que concepteur et fabricant incontournable d’outils et attaches rapides, ACB+ conçoit ses coupleurs dans le respect des géométries imposées par les constructeurs de machines. Ainsi les performances de ces dernières sont pleinement conservées.

Les plus du coupleur hydraulique H7S+ en système Morin Original

  • Double sécurité brevetée
  • Vérin double effet monobloc haute résistance
  • Rattrapage de jeu fonctionnel
  • Reprise des outils en système Morin Original sans quitter la cabine
  • Identification facilitée par le code couleur
Quel coupleur choisir ?

Disponible en systèmes

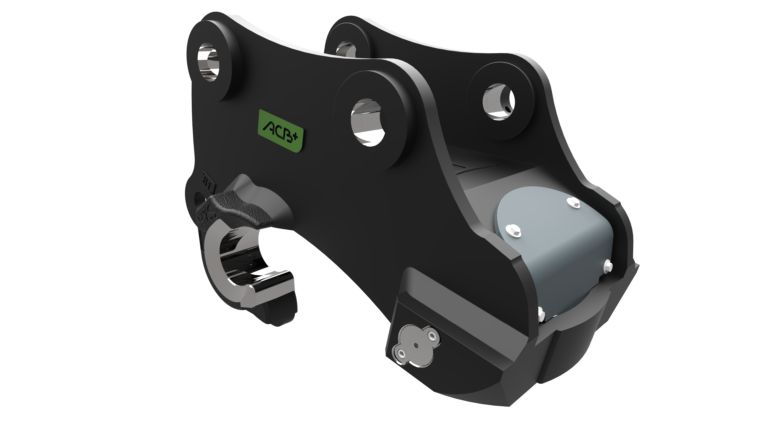

Description

Fiabilité : Coupleur robuste

La structure du coupleur hydraulique H7S+ en acier haute résistance moulé garantira une utilisation prolongée de l’attache rapide. Pour une meilleure protection du vérin à double effet, ce coupleur hydraulique bénéficie d’une structure « fermée ». Comme tous les coupleurs en système Morin Original, le H7S+ dispose du rattrapage de jeu fonctionnel entre l’outil et l’attache rapide ainsi que du respect des cinématiques du constructeur.

Simplicité d‘utilisation :

Seuls quelques mouvements suffisent au verrouillage de l’outil. Et il en va de même pour le déverrouillage avec une simple pression sur le boitier de commande dans la cabine, qui permet le décrochage de l’outil. En cas de problème hydraulique, le coupleur H7S+ peut être déverrouillé avec une clef de secours, assurant une continuité de service.

Identification facile du module :

L’identification du module est facilitée par l’utilisation d’un code-couleur appliqué sur le capot et la clef de déverrouillage de secours. Cet avantage est particulièrement apprécié sur les parcs multi-modules.

Le module est également gravé sur les coupleurs et les outils.

La couleur appliquée au coupleur H7S+ est le gris

Voir les autres couleursComment identifier le module de ses équipements ?

Compatibilité :

Le coupleur H7S+ en système Morin Original convient aux pelles de 35 à 45 tonnes. Il est pourvu de deux anneaux de levage intégrés prévus pour être utilisés avec les manilles préconisées par ACB+.

Tous les outils en système Morin Original H7+ s‘adaptent sur le coupleur H7S+ qui est broché sur la machine avec les axes d’origine.

En complément ACB+ propose tous les composants nécessaires à l’équipement de la machine pour le pilotage du coupleur hydraulique dans le strict respect des normes en vigueur. Ces composants sont disponibles individuellement ou en kit complet. Ainsi, il est possible de compléter rationnellement le pré-équipement de votre machine, pour une utilisation sereine de votre équipement, avec la plus grande sécurité.

Kit hydraulique

Double SÉCURITÉ :

Le coupleur H7S+ est conformes aux normes EN474-1 et ISO13031:2016

Comme tous les coupleurs hydrauliques en système Morin Original, le coupleur H7S+ dispose d’une double sécurité, composée :

  • D’un vérin hydraulique double effet constamment sous pression pour maintenir la came en position verrouillée
  • D’une came équipée du système breveté Form-lock éliminant tout risque de déverrouillage accidentel

Le tout est équipé d’un indicateur visible depuis la cabine, pour le contrôle visuel du bon verrouillage.

Données techniques

Coupleur classique hydraulique H7S+

Caractéristiques Valeur Unité
Poids de l’engin porteur 35 à 45 [t]
Effort de cavage max. ISO* (Break Out Force, BOF) 295 [kN]
Poids environ 630 [kg]
Pression de verrouillage max. 45 [bar]
Pression de déverrouillage max. 280 [bar]
Charge de levage max. aux anneaux 8 + 8 [t]

* selon la norme ISO6015 :2006 Méthodes de détermination des forces de l’outil
