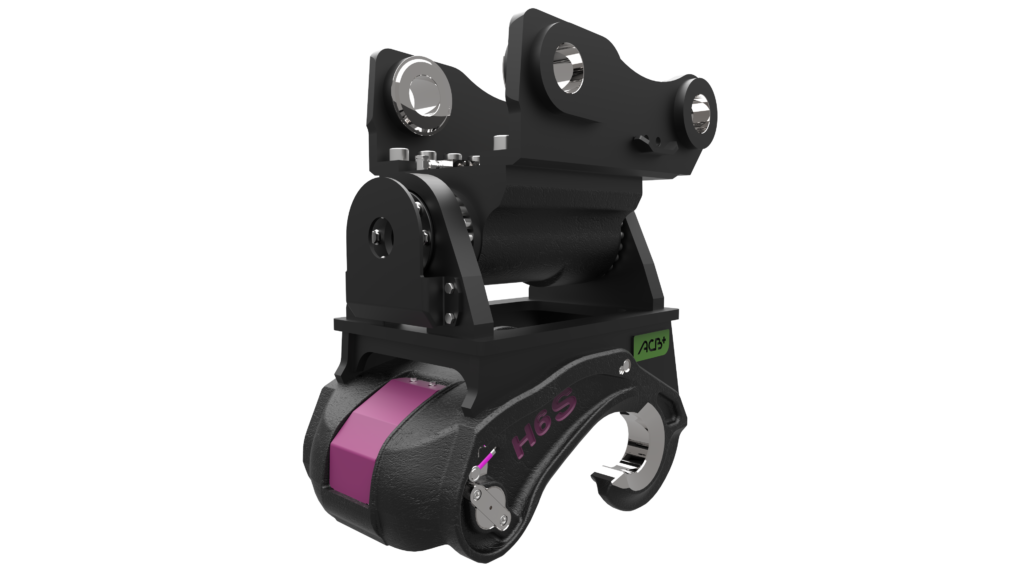

Coupleur super-inclinable hydraulique H6S à moteur
Module 6 - Pour porteurs de 15 à 23t
Conforme aux normes EN474-1 et ISO13031:2016
En tant que concepteur et fabricant incontournable d’outils et attaches rapides, ACB+ conçoit ses coupleurs dans le respect des géométries imposées par les constructeurs de machines. Ainsi les performances de ces dernières sont pleinement conservées.
Grâce à leur conception très compacte (pas de vérin ni de flexibles qui dépassent), le coupleur inclinable à moteur ± 70° est parfait pour les travaux en espace réduit. De plus, tous ses composants sont en permanence dans un bain d’huile afin de réduire les tâches d’entretien.
Les plus du coupleur inclinable hydraulique H6S à moteur
- Inclinaison ± 70° assurée par un moteur
- Composants interne au moteur en permanence dans un bain d’huile afin de réduire les tâches de maintenance
- Grande simplicité d’installation grâce à l’utilisation d’une ligne auxiliaire pour l’inclinaison (commande proportionnelle vivement conseillée)
- Coupleur compact pour le travail en tranchés étroites
- Compatible avec tous les outils en système Morin Original et systèmes S, CW et SW d’origine
Disponible en systèmes
DESCRIPTION
Fonctionnalités : Performances maximales
Le coupleur inclinable à moteur, de construction étroite, est le coupleur idéal pour les travaux de VRD, de création et d’entretien des talus. Il vous permettra de réduire la taille des tranchées et d’accéder à des positions plus extrêmes. Grâce à son moteur hydraulique, ce coupleur offre une inclinaison à ± 70° à couple constant.
Fiabilité et compacité :
Muni d’un moteur hydraulique, le coupleur inclinable hydraulique H6S à moteur vous apporte précision et robustesse pour tous vos travaux de finitions.
La fonction d’inclinaison brevetée, s’appuie sur un piston elliptique et un couple d’engrenage hélicoïdal pour assurer l’inclinaison.
L’utilisation d’une simple ligne auxiliaire proportionnelle de la pelle permet une installation facile et rapide.
Afin d’assurer le maintien en position, un double clapet anti-retour peut être installé en option.
Entretien facilité :
Tous les composants internes au moteur sont en permanence dans un bain d’huile ce qui réduit les tâches de maintenance.
Un carter assure une protection maximale de l’ensemble du moteur particulièrement rassurant pour les travaux en tranchées étroites notamment.
De robustes butées mécaniques protègent le moteur en fin de course.
Simplicité d‘utilisation :
Seuls quelques mouvements suffisent au verrouillage de l’outil. Et il en va de même pour le déverrouillage avec une simple pression sur le boitier de commande dans la cabine, qui permet le décrochage de l’outil. En cas de problème hydraulique, le coupleur inclinable hydraulique H6S à moteur peut être déverrouillé avec une clef de secours, assurant une continuité de service.
Identification facile du module :
L’identification du module est facilitée par l’utilisation d’un code-couleur appliqué sur le capot et la clef de déverrouillage de secours. Cet avantage est particulièrement apprécié sur les parcs multi-modules.
Le module est également gravé sur les coupleurs et les outils.
La couleur appliquée au coupleur inclinable hydraulique H6S à moteur est le violet :
Voir les autres couleurs : Comment identifier le module de ses équipements ?
Compatibilité :
Le coupleur inclinable hydraulique à moteur H6S convient aux mini pelles de 15 à 23 tonnes. Il est pourvu d’un anneau de levage intégré prévu pour être utilisé avec les manilles préconisées par ACB+.
Tous les outils en système Morin Original M6, s‘adaptent sur le coupleur inclinable hydraulique à moteur qui est broché sur la machine avec les axes d’origine.
Le coupleur inclinable hydraulique à moteur est également disponible avec les systèmes Nordic S, Verachtert CW et Liebherr SW original.
Double SÉCURITÉ :
Le coupleur inclinable hydraulique H6S à moteur est conformes aux normes EN474-1 et ISO13031:2016
Comme tous les coupleurs hydrauliques en système Morin Original, le coupleur inclinable hydraulique H6S à moteur dispose d’une double sécurité, composée :
- D’un vérin hydraulique double effet constamment sous pression pour maintenir la came en position verrouillée
- D’une came équipée du système breveté Form-lock éliminant tout risque de déverrouillage accidentel
Le tout est équipé d’un indicateur visible depuis la cabine, pour le contrôle visuel du bon verrouillage.
DONNEES TECHNIQUES
Coupleur inclinable hydraulique H6S à moteur
| Caractéristiques | Valeur | Valeur | Unité |
|---|---|---|---|
| Moteur d'inclinaison | RA19-140 | RA23-140 | |
| Poids de l’engin porteur | 15 à 19 | 19 à 23 | [t] |
| Effort de cavage max. ISO* (Break Out Force BOF) | 150 | 170 | [kN] |
| Largeur de godet max. | 1700 | 2000 | [mm] |
| Poids environ | 670 | 810 | [Kg] |
| Pression d’inclinaison max. | 300 | 300 | [bar] |
| Pression de verrouillage | 45 | 45 | [bar] |
| Pression de déverrouillage | 280 | 280 | [bar] |
| Débit d’inclinaison | 35 | 35 | [l/mn] |
| Angle d’inclinaison | ±70 | ±70 | ° |
| Nombre de points de graissage | 7 | 7 | |
| Charge de levage max. à l’anneau | 2x7 | 2x7 | [t] |
En option : Double clapet de maintien d’inclinaison – fortement recommandé si la ligne auxiliaire de la machine n’est pas étanche.
* selon la norme ISO6015 :2006 Méthodes de détermination des forces de l’outil
