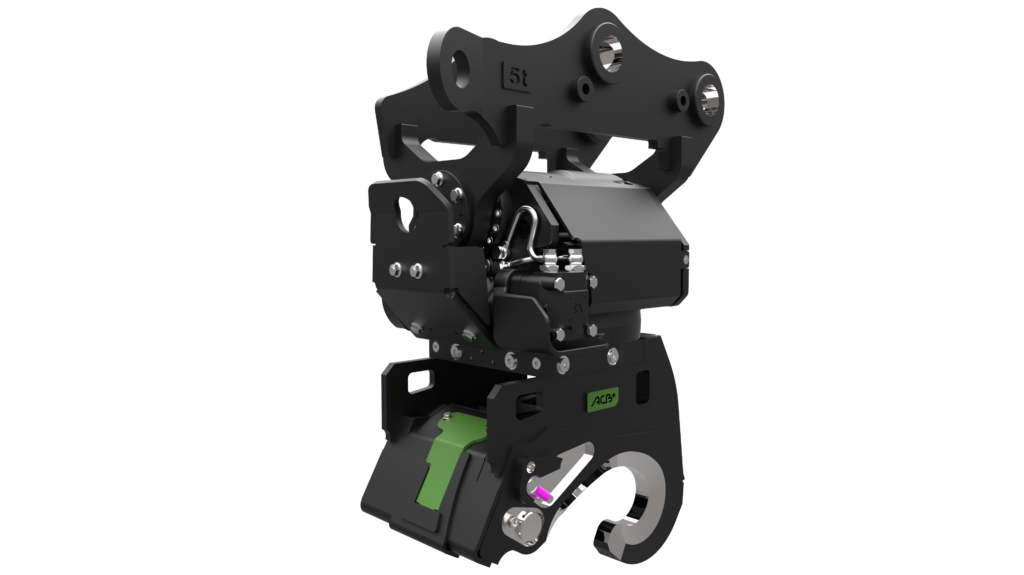

Tiltrotateur hydraulique H3S

Fonctionnalités multiples

Le tiltrotateur ^{nox inside} hydraulique H3S est le coupleur le plus complet en termes de fonctionnalités et équipe les pelles hydrauliques de 5,5t à 7,5 tonnes.

La rotation à 360° et l’inclinaison à ± 50° permettent le déplacement simultané dans toutes les directions de l’outil monté sur le coupleur.

Notre tiltrotateur est éprouvé et excessivement compact.

Contrairement aux autres tiltrotateurs du marché, aucune partie saillante ne dépasse du coupleur autorisant ainsi le travail en tranchées étroites ou les travaux en environnement forestier. La maintenance et les risques de casse sont ainsi réduits.

Inclinaison

La fonction d’inclinaison brevetée s’appuie sur un piston elliptique et un couple d’engrenage hélicoïdal pour assurer la fonction d’inclinaison. Cet agencement permet une hauteur de construction réduite, limitant la perte d’effort de cavage de tous les outils repris par le tiltrotateur, ainsi que l’absence de vérins apparents.

Tiltrotateur avec vérins	Tiltrotateur nox inside sans vérins
Les vérins peuvent être endommagés en contact avec la terre, des pierres ou des branches	Largeur réduite, design compact et construction robuste
Les bagues de roulement ont besoin d’une lubrification régulière, c’est une maintenance additionnelle	Maintenance faible, Composants de la rotation dans un bain d’huile, peu de points de graissage
Angle d’inclinaison limité et perte de couple de rotation en fonction de l’angle d’inclinaison	Couple d’inclinaison constant sans perte de performance, quel que soit l’angle d’inclinaison
	Largeur plus étroite dans la tranchée : en moyenne 120mm de moins (selon les modèles)

Orientation

La couronne d’orientation à 360° fonctionne de façon complètement étanche et dans un bain d’huile, sans entretien pour une longévité accrue.

Construction

2 fonctions hydrauliques de commande des accessoires sont intégrées au tiltrotateur. Le joint tournant hydraulique est monté d’origine et le joint tournant électrique est optionnel.

Une pince à tubes complètement intégrée au produit est également disponible en option.

Système de contrôle

DF4

Le système de contrôle DF4 nécessite deux circuits hydrauliques à double effet. La rotation et l’inclinaison, peuvent être réalisées simultanément avec les commandes proportionnelles d‘origine de la machine.

La commande cabine DF4 permet de dévier la fonction tilt vers :

• Jusqu’à deux extra-fonctions hydrauliques, au choix, pour l‘alimentation des accessoires hydrauliques

ou

• l‘attache rapide hydraulique.

Exigences de la machine pour DF4

• Ligne auxiliaire haut débit avec commande proportionnelle pour contrôler l‘inclinaison ainsi que les extra-fonctions
• Ligne auxiliaire moyen débit avec commande proportionnelle pour contrôler la rotation
• Un bouton poussoir ON / OFF disponible par extra-fonction nécessaire sur les manettes existantes pour contrôler leur commutation. En cas de besoin ACB+ propose des boutons poussoirs supplémentaires en option.

Compatibilité :

Le tiltrotateur ^{nox inside} hydraulique H3S en système Morin Original convient aux mini pelles 5.5t à 7.5 tonnes. Il est pourvu d’un anneau de levage intégré prévu pour être utilisé avec les manilles préconisées par ACB+ (sauf versions sandwich).

Tous les outils en système Morin Original M3 s‘adaptent sur le tiltrotateur ^{nox inside} hydraulique H3S qui est broché sur la machine avec les axes d’origine.

Le tiltrotateur ^{nox inside} est également disponible avec les systèmes Nordic S, Liebherr SW original et Verachtert CW.

Simplicité d‘utilisation :

Seuls quelques mouvements suffisent au verrouillage de l’outil. Et il en va de même pour le déverrouillage avec une simple pression sur le boitier de commande dans la cabine, qui permet le décrochage de l’outil. En cas de problème hydraulique, le tiltrotateur ^{nox inside} hydraulique H3S à moteur peut être déverrouillé avec une clef de secours, assurant une continuité de service.

Identification facile du module :

L’identification du module est facilitée par l’utilisation d’un code-couleur appliqué sur le capot et la clef de déverrouillage de secours. Cet avantage est particulièrement apprécié sur les parcs multi-modules.

Le module est également gravé sur les coupleurs et les outils.

La couleur appliquée au tiltrotateur ^{nox inside} hydraulique H3S à moteur est le vert.

Voir les autres couleurs : Comment identifier le module de ses équipements ?

Double SÉCURITÉ :

Le tiltrotateur ^{nox inside} hydraulique H3S est conformes aux normes EN474-1 et ISO13031:2016

Comme tous les coupleurs hydrauliques en système Morin Original, le tiltrotateur ^{nox inside} hydraulique H3S dispose d’une double sécurité, composée :

• D’un vérin hydraulique double effet constamment sous pression pour maintenir la came en position verrouillée
• D’une came équipée du système breveté Form-lock éliminant tout risque de déverrouillage accidentel

Le tout est équipé d’un indicateur visible depuis la cabine, pour le contrôle visuel du bon verrouillage.

Tiltrotateur ^{nox inside} H3S

* selon la norme ISO6015 :2006 Méthodes de détermination des forces de l’outil

(*) : débit nominal à 1,5 bars de perte de charge
(**) : débit maximum recommandé
(***) : Raccordement connecteur rapide standard selon ISO 16028
(****) : non disponible avec pince à tubes

Note : La présence d’une pince à tubes est optionnelle sur les tiltrotateurs.

La présence des connecteurs sur le coupleur est optionnelle :

Sans pince à tube : choix de

• 1 ligne double effet (VOIES A et B)

Ou

• 2 lignes double effet + drain (Voies A/B et C/D + drain)

(non disponible avec Pince à tubes alimentée par les voies C et D).
